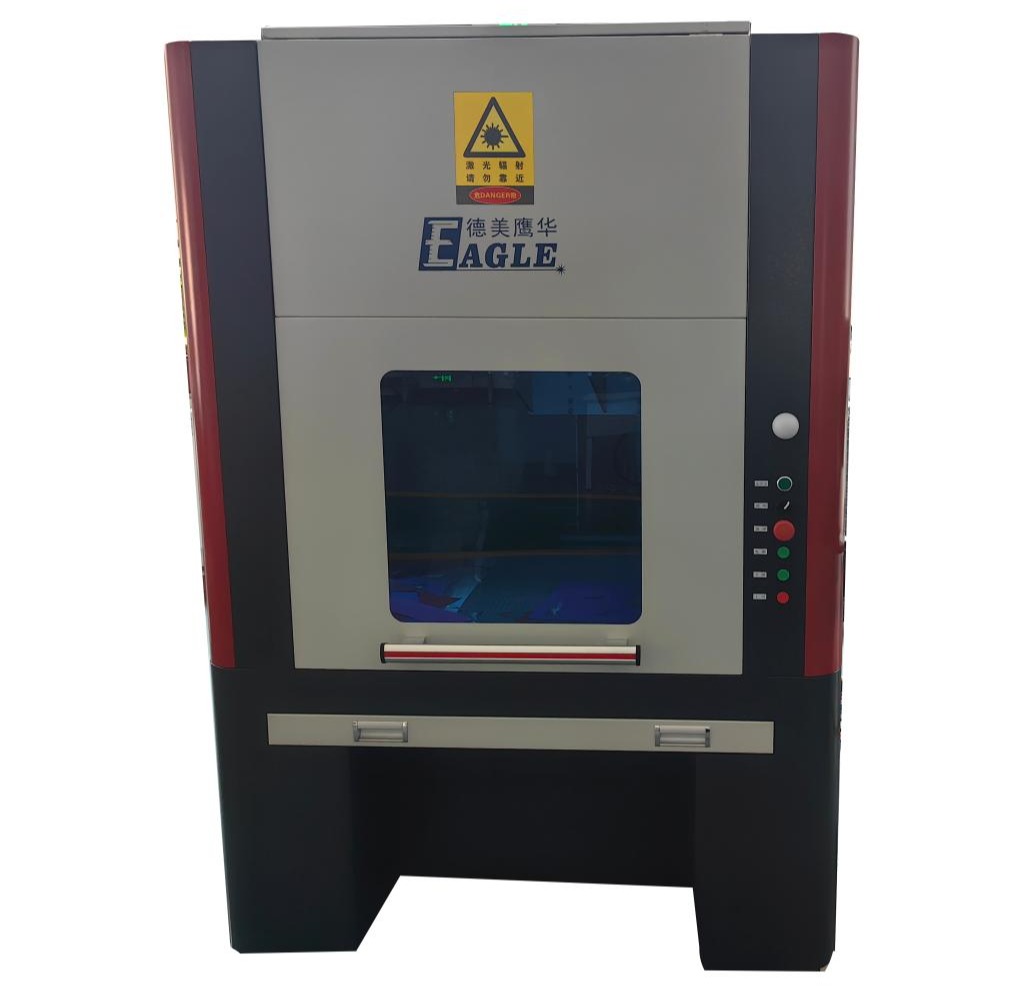

一、设备名称：定义、功能及型号说明。

1.定义：大幅面自动对焦高速动态激光打标机是集合了激光技术、光学技术、精密机械、电子技术、计算机软件技术以及制冷等学科于一体的设备，采用非接触的形式，利用激光瞬间极高的光能量通过化学—物理作用，汽化加工材料表面的组织或者燃烧材料的部分位置，达到在材料表面雕刻永久标记的目的。

2.主要特点：打标速度快、打标范围大、设备稳定性好、设备操作简单

3.加工范围：大幅面动态激光打标机主要应用在眼镜行业、皮革制品类、服装行业、木器制品行业、工艺礼品、包装行业。，主要可以加工以下几类材料：

1）皮革；2）布料；3）木器；4）竹器；5）纸张；6）有机材料；7）亚克力；

4.型号说明：DM-DN600L

5. 主要技术参数：

1）最大工作幅面： 800*800mm

2）最小打标字符： 0.3mm

3）雕刻最小线宽： 0.1mm

4）打标速度：7200mm/S

5）重复定位精度：±0.01mm

6）最小字符高度： 0.06mm

7）输出功率： 150W\200W

8）激光器可调节范围：0-100%可调

9）功率稳定性：±5%

二、设备的组成部分及功能介绍。

1. 组成部分：二氧化碳激光器、振镜电机（XY）、预扫描聚集系统、水冷机、排烟机；

2. 各部分功能介绍：

1）二氧化碳激光器：输出激光；

2）振镜电机（XY）：改变激光光路；

3）预扫描聚集系统：驱动使聚焦距离得到宽泛的调整；

4）水冷机：对激光器进行冷却；

5）排烟机：排走烟尘和粉尘；

三、设备的安全操作规程。

1. 严禁在设备附近放置易燃易爆物品。设备所在环境应无污染，强电和强磁干扰和影响。

2. 操作结束后，应关闭电源，擦拭保养机床，清洁和整理工作现场。非专业技术人员严禁擅自拆开机器，以免发生安全事故。

3. 注意打标范围不得超过工作幅面。

4. 在未弄清某一材料是否能用激光进行照射或加热前，不要对其加工，以免产生大量烟雾和蒸气的危险。

5. 打标机开动时操作人员不得擅自离开工作岗位或托人代管，如果的确需要选择离开时应停机或切断电源开关。

6. 将灭火器放在随手可及的地方，不加工时要关掉激光器或光闸；不要在未加防护的激光束附近进行放置一些纸张、 布或其他易燃物。

7. 出现异常现象，首先需要关闭总电源开关，再行检查，及时有效排除故障。

8、必须遵守老师的安排，严格遵守机床操作程序，禁止直视激光源，禁止未经老师允许的一切操作。
