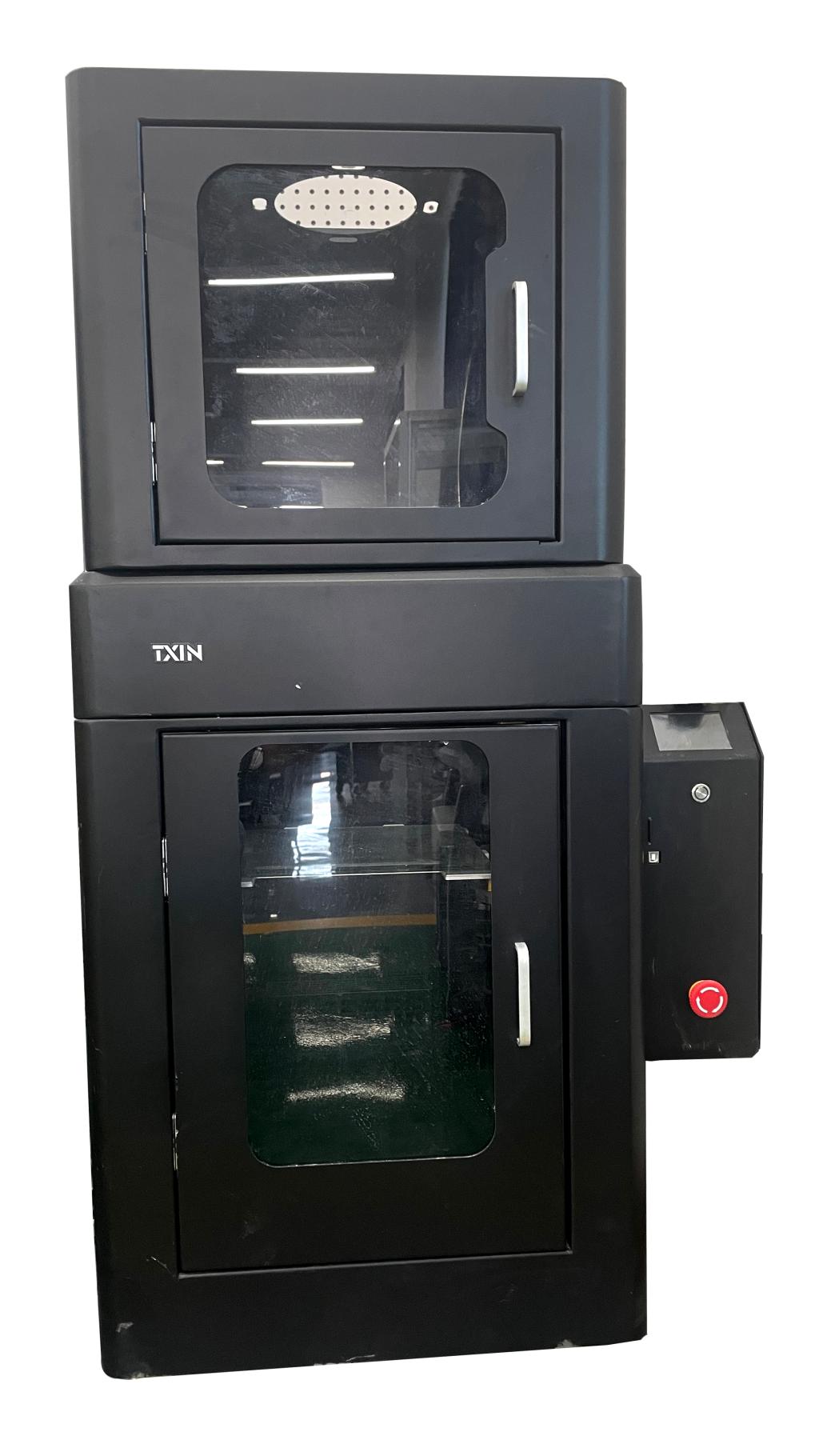

一、设备名称：定义、分类、功能及型号说明。

1.定义及分类：陶泥3D打印机是根据流体沉积成型原理成型的，挤泥机将泥料挤出后，形成2mm直径的陶泥盘条，通过喷嘴挤出来，沉积在打印平台或者前一层材料上，通过材料的层层堆积形成最终成品。

2.加工范围：可使用多种耗材，应用于陶瓷产业、科研院所、STEM教育等领域。

3.主要技术参数：

成型尺寸：400*400*600mm

外形尺寸：650*585*1455mm

彩色触摸屏

喷头规格：1.0、1.2、1.5、1.7、2.0、3.0mm

打印材料：陶泥、瓷泥、紫砂、生漆等软质材料

成型层厚：0.2-3.5mm

最大打印速度：100mm/s

层高机械精度：0.011mm

料仓规格：容量6.0L

支持断电续打

打印完成15min无动作自动关机

二、设备的组成部分及功能介绍。

1.组成部分：成形工作缸、进料工作缸、剩余回收袋、喷嘴、X-Y-Z三维传输系统、机体和机壳。

2.各部分功能介绍：

1）成形工作缸：在缸体内进行零件加工，每一工作缸下落的距离为层厚。零件加工后，气缸上升，容易取出制造的工件，准备下次加工。伺服电机采用滚珠丝杆驱动工作缸升降。

2）进料工作缸：提供打印材料的成型和支撑。

3）剩余回收袋：安装在成型外壳中，将铺粉过程中多余的粉末材料进行回收。

4）喷嘴：在工作缸内喷成型时的粘合剂，粘合不同层间的粉末，是三维印刷快速成型的重要部件。

5）X-Y-Z三维传输系统：带动X、Y喷嘴车进行二维平面运动，带动成型工作缸和进料缸沿Z轴上下移动。

6）机体和机壳：外壳为快速成型系统提供了机械支持和必要的工作环境。

三、设备的安全操作规程。

1. 避免放置在温度和湿度容易发生剧烈变化的地方；远离灰尘地区；避免阳光直射、强光或者热源。

2.安放四周留有足够的空间，保证通风散热。

3.避免放置在容易震动或者地面不平区域。

4.将机器放置在靠近墙壁插座的地方，便于与电脑联机工作。

5.将电源线直接连到壁装插座上，不要使用延长线，不要使用损坏或者破绽的电源线。一定要在安装位置接入地线。

6.打印机的电源插头、电源线、网线必须接触良好、牢固，避免处于活动频繁的地方，以免意外脱落造成系统设备的损坏。

7.避免让打印机接触易燃的液体、气体和烟雾剂。否则可能导致起火或电击。

8.在打印机电源开关处于关闭状态时，把打印机电源线插入符合标准的电源插座上。

9. 禁止拆卸使用手册指定以外的任何门盖或螺丝，避免触电危险或激光辐射。

10. 机器开动前务必拿走机台上无关物品，避免纸夹、订书针，或其他小金属落入机内。

11. 不要在打印机工作时将手伸入打印机。

12. 不要用手移动打印头，否则可能会损害打印机。

13. 不允许损坏、切断或修改电源线。禁止在电源线上放置重物或用力拉扯或不必要地弯曲电源线。

14.如果发生下列任何一种情况，应立即关闭电源开关并拔出电源插头（拔出电源时请抓住插头而不是电缆线）。

（1）有异物溅入本机内。

（2）怀疑本机需要维修或修理。

（3）机器外壳被损坏。

15. 禁止触摸标有“高温表面”标签的部件。否则可能造成人员受伤。

16. 切勿焚烧溅出的墨粉或用过的墨粉。墨粉尘埃遇火苗可能会燃烧。

17. 移动打印机之前，要先从壁装插座上拔下电源线；注意避免损伤机身下的电源线。

18. 工作完毕要切断电源。

19.做好清洁卫生。
